Спирально-струйные мельницы

Спиральные мельницы

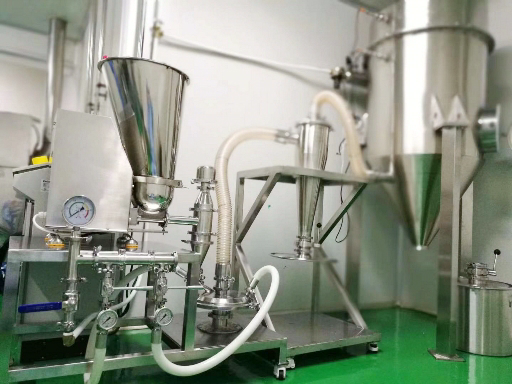

Спирально-струйные мельницы - слайд 1 - фотоСпирально-струйные мельницы - слайд 2 - фото
Спирально-струйные мельницы - слайд 1 - фотоСпирально-струйные мельницы - слайд 2 - фото

Спирально-струйные мельницы - это устройства работающие с применением сжатого газа и состоящие из короткого цилиндра (камеры помола) высота, которого меньше его диаметра. Сжатый газ подается в камеру помола  через сопла, расположенные под углом к стенке цилиндра, создавая вихревое вращение. Твердые частицы дробятся подвергаясь воздействию двух сил: центробежной, создаваемой частицами, движущимися по кругу и центростремительной, создаваемой потоком газа из сопел, который движется вдоль стенки к выпускному отверстию в центре мельницы. Объём полости для измельчения меньше, чем в струйной мельнице с псевдоожиженным слоем, но характер движения частиц позволяет избежать налипания в местах подачи материала. Измельчение происходит в среднем от 2 до 45 микрон. Возможно внутреннее покрытие (футеровка) камеры струйной мельницы оксидом алюминия, оксидом циркония, что позволяет избежать повреждений при измельчении абразивных материалов.

Существует несколько факторов как физических, так и операционных, которые влияют на тонкость измельчения конечного продукта. Например, скорость подачи материала, размер сопла, угол сопла, рабочее давление, скорость воздушного потока, размер частиц исходного материала, диаметр и ширина камеры струйной мельницы. Все эти факторы учитываются при проработке и производстве оборудования, в процессе эксплуатации можно менять скорость подачи, что позволит изменить распределение частиц по размерам.


Преимущества спирально-струйных мельниц


  • Спирально-струйные мельницы подходят для измельчения различных материалов, особенно высоко твердых и высоко чистых, а также особо ценных и редких веществ.
  • Так как помол происходит при низкой температуре, то такой процесс подходит для термочувствительных материалов с низкой температурой плавления.

  • Дисперсию помола продукта можно регулировать в диапазоне D50: 2 ~ 100 мкм.

  • Струйные мельницы не имеют вращающихся частей, легко разбирается и чистится по стандартам CIP и дезинфицируются по стандартам SIP.

Читать подробнее...

Принцип работы спирально-струйных мельниц

В плоскую круглую рабочую камеру струйной мельницы, через сопла расположенные под углом к окружности подается сжатый воздух или инертный газ. Туда же потоком воздуха, через эжектор - питатель, доставляется сырье для измельчения. Оно попадает в высокоскоростной вихревой поток, создаваемый напором воздуха из сопел. Частицы сырья дробятся в потоке при соударении друг об друга и о стенки устройства с получением высокодисперсного порошка.

Регулируя давление  или скорость подаваемого воздуха, можно контролировать дисперсию помола веществ. По сравнению с мельницами других типов, качество дробления у спирально-струйных мельниц заметно выше.




Серия MCS

2~45 мкм

Серия DJM

5~45 мкм

Серия DJMW

8~150 мкм

Модель MCS-50 MCS-100 MCS-150 MCS-300 MCS-350 MCS-600
Производительность, кг/ч 0,005-0,5 0,5-5 5-20 10-150 50-300 100-500
Конечный размер, мкм 2-45 2-45 2-45 2-45 2-45 2-45
Расход воздуха, м3/мин 0,5 1 2 6 10 20
Рабочее давление, МПа 0,6-0,8 0,6-0,8 0,6-0,8 0,6-0,8 0,6-0,8 0,6-0,8
Установленная мощность, кВт 8 10 15 45 75 160
Спирально-струйная мельница MCS-50 фото

Спирально-струйная мельница MCS-50

MCS-50

0,005-0,5 кг/час

Спирально-струйная мельница MCS-100 фото

Спирально-струйная мельница MCS-100

MCS-100

0,5-50 кг/час

Спирально-струйная мельница MCS-150 фото

Спирально-струйная мельница MCS-150

MCS-150

5-20 кг/час

Спирально-струйная мельница MCS-300 фото

Спирально-струйная мельница MCS-300

MCS-300

0,005~0,5 кг/час

Спирально-струйная мельница MCS-350 фото

Спирально-струйная мельница MCS-350

MCS-350

50-300 кг/час

Спирально-струйная мельница MCS-600 фото

Спирально-струйная мельница MCS-600

MCS-600

100-500 кг/час

Параметр / Модель

DJM01

DJM02

DJM03

DJM06

DJM10

DJM20

DJM30

DJM40

DJM60

DJM80

DJM100

Размер подаваемого материала мм

<1

<1

<1

<1

<1

<2

<2

<2

<2

<2

<2

Размеры продукта D97: мкм

5~45

5~45

5~45

5~45

5~45

5~45

5~45

5~45

5~45

5~45

5~45

Обрабатываемое количество: кг/ч

0,02~0,1


1~10

5~30

10~20

50~500

100~800

200~1000

500~2000

1000~3000

4000~6000

Расход сжатого газа мі / мин

1


3

6

10

20

30

40

60

80

100

Давление сжатого воздуха Мпа

0,6~1

0,6~1

0,6~1

0,6~1

0,6~1

0,6~1

0,6~1

0,6~1

0,6~1

0,6~1

0,6~1

Количество сопел

5

4

6

6

8

12

16





Спирально-струйная мельница DJM01 фото

Спирально-струйная мельница DJM01

DJM01

0,02~0,1 кг/час

Спирально-струйная мельница DJM02 фото

Спирально-струйная мельница DJM02

DJM02

Спирально-струйная мельница DJM03 фото

Спирально-струйная мельница DJM03

DJM03

1~10 кг/час

Спирально-струйная мельница DJM06 фото

Спирально-струйная мельница DJM06

DJM06

5~30 кг/час

Спирально-струйная мельница DJM10 фото

Спирально-струйная мельница DJM10

DJM10

10~20 кг/час

Спирально-струйная мельница DJM20 фото

Спирально-струйная мельница DJM20

DJM20

50~500 кг/час

Спирально-струйная мельница DJM30 фото

Спирально-струйная мельница DJM30

DJM30

100~800 кг/час

Спирально-струйная мельница DJM40 фото

Спирально-струйная мельница DJM40

DJM40

200~1000 кг/час

Спирально-струйная мельница DJM60 фото

Спирально-струйная мельница DJM60

DJM60

500~2000 кг/час

Параметр / Модель

DJMW06

DJMW10

DJMW15

DJMW20

DJMW30

Размер подаваемого материала мм

<2

<3

<3

<3

<3

Размеры продукта D97: мкм

8~150

8~150

8~150

10~150

10~150

Обрабатываемое количество: кг/ч

10~200

20~400

50~800

150~1500

300~2000

Расход сжатого газа мі / мин

6

10

15

20

30

Давление сжатого воздуха Мпа

0,7~0,85

0,7~0,85

0,7~0,85

0,7~0,85

0,7~0,85

Установленная мощность кВт

30~37

65~85

85~100

120~142

175~200

Спирально-струйная мельница DJMW06 фото

Спирально-струйная мельница DJMW06

DJMW06

10~200 кг/час

Спирально-струйная мельница DJMW10 фото

Спирально-струйная мельница DJMW10

DJMW10

20~400 кг/час

Спирально-струйная мельница DJMW15 фото

Спирально-струйная мельница DJMW15

DJMW15

50~800 кг/час

Спирально-струйная мельница DJMW20 фото

Спирально-струйная мельница DJMW20

DJMW20

150~1500 кг/ч

Спирально-струйная мельница DJMW30 фото

Спирально-струйная мельница DJMW30

DJMW30

300~2000 кг/ч

Если Вы не нашли модель с требуемыми параметрами, рекомендуем обратиться к нашим менеджерам, так как модельный ряд постоянно расширяется.
