Лабораторные ректификационные колонны

Серия «Колла»

Стальные лабораторные ректификационные колонны насадочного типа серии «Колла» разработаны на основе европейских аналогов и изготавливаются компанией Мида на собственной производственной базе в России. Предназначены для проведения исследований процессов ректификации в условиях лабораторий производственных предприятий и научных организаций.

Преимущества лабораторных ректификационных колонн серии «Колла»:

• Химически стойкое исполнение. Все детали, контактирующие с продуктом изготовлены из нержавеющей стали SS316, уплотнители — из PTFE.
• Высокая рабочая температура в стандартном исполнении до 250°С .
• В качестве насадки используется спирально-призматическая насадка СПН, имеющая большую удельную поверхность теплообмена, что обеспечивает высокую разрешающую способность колонн при компактных размерах.
• Колонна состоит из отдельных царг, соединенных быстросъемными креплениями tri-clamp. Это позволяет легко конфигурировать колонну под разные задачи меняя ее высоту и соответственно разрешающую способность (количество теоретических тарелок).
• Нагрев установки осуществляется при помощи теплоносителя, который подается от внешнего термостата в рубашку/теплообменник куба. Это позволяет точно поддерживать температурный режим и полностью исключить локальный перегрев продукта в кубе.
• Для наблюдения за процессом колонна может быть укомплектована стеклянным диоптром.
• Возможность установки работать под вакуумом. При необходимости опционально устанавливается вакуумная ловушка.
• Царги колонны и куб теплоизолированы минеральным утеплителем. Сверху утеплитель защищен кожухом из нержавеющей стали SS304.
• Цилиндрический куб может быть в горизонтальном или вертикальном исполнении под требования заказчика.
• Быстросъемные соединения tri-clamp обеспечивают легкую разборку и обслуживание установки.
• Установка комплектуется электронными датчиками температуры и вакуума. Количество датчиков и их размещение определяется при заказе. Стрелочный вакууметр — опция.
• Установка комплектуется пультом с цветным сенсорным экраном на базе ПЛК. Возможность сохранения архива данных и вывод на экран графиков — опция.

Технические характеристики базовых моделей ректификационных колонн серии «Колла»:

	Объём куба	Высота колонны	Диаметр колонны	Высота установки
Колла-2-25-1000	2	1000	25	2000
Колла-5-25-1000	5	1000	25	2000
Колла-10-50-2000	10	2000	50	3000
Колла-25-50-2000	25	2000	50	3000
Колла-50-100-2500	50	2500	100	3000

Состав установки серии «Колла»:

• Стальная ректификационная колонна с насадкой СПН;
• Куб с теплообменным нагревателем;
• Конденсатор;
• Флегмоделитель;
• Доохладитель;
• Приемник дистиллята;
• Комплект трубопроводов и вентилей;
• Комплект электронных датчиков температуры и давления;
• Пульт;
• Несущая рама.

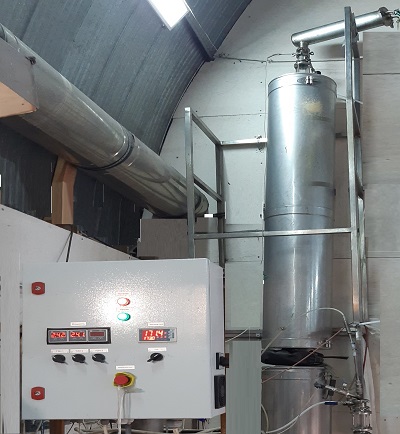

Описание ректификационной колонны серии «Колла»

Куб ректификационной установки серии «Колла» – цилиндрическая емкость с патрубками и штуцерами для подключения собственно колонны и оснастки (трубопроводов, КИПиА, смотровых окон, трубчатого теплообменника и т. д.). Материал - нержавеющая сталь SS316. Куб может быть разъемным, в этом случае он изготавливается в вертикальном исполнении с эллиптическим дном и теплообменной рубашкой. Слив кубового остатка осуществляется через зонд под вакуумом. Куб имеет теплоизоляцию из минеральной ваты. Сверху утеплитель защищен кожухом из нержавеющей стали SS304.

Колонна ректификационной установки «Колла» состоит из отдельных царг на быстросъемных креплениях tri-clamp. Длины царг могут меняться. Между царгами можно установить элементы отбора фракций или дозирования сырья, датчики температуры. Насадка СПН фиксируется в царгах пыжами, что исключает ее высыпание при разборке. Каждая царга имеет теплоизоляцию из минеральной ваты. Сверху теплоизоляция защищена кожухом из нержавеющей стали SS304.

В верхней части колонны для регулировки потока флегмы устанавливается флегмоделитель с ручным краном или электромагнитным клапаном, управляемым с пульта. Чтобы настроить режим отбора флегмы, колонна может иметь стеклянный диоптр.

Конденсатор — кожухотрубный теплообменник из нержавеющей стали SS316.

Доохладитель — теплообменник из нержавеющей стали SS316.

Приемник дистиллята — цилиндрический сосуд из нержавеющей стали SS316.

Комплект трубопроводов и вентилей. Обеспечивает подачу сырья, распределение вакуума от внешнего вакуумного насоса, отбор дистиллята и кубового остатка. Материал - нержавеющая сталь SS316, PTFE.

Комплект электронных датчиков температуры и давления. Количество и точки размещения датчиков определяются при заказе. Опционально поставляются датчики во взрывозащищенном исполнении.

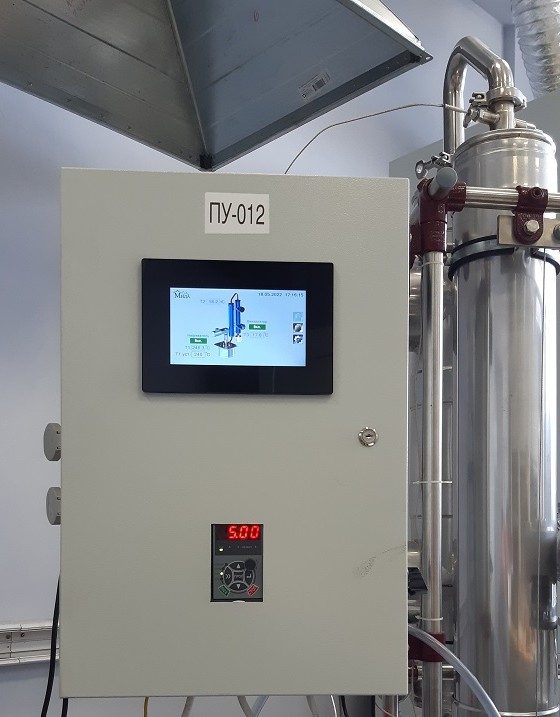

Пульт с цветным сенсорным экраном в общепромышленном исполнении. Отображает информацию в цифровом виде от датчиков температуры и вакуума. Опционально может управлять флегмоделителем, уровнем вакуума, обеспечивать сохранение данных в архив и вывод на экран графиков.

Сварная несущая рама из нержавеющей стали SS304. Рама может быть установлена на колеса (опция).

Лабораторные ректификационные колонны серии «Колла» от компании Мида:

Компания Мида предлагает лабораторные ректификационные колонны насадочного типа собственного производства из нержавеющей стали. Колонны серии «Колла» производятся в России по техническим требованиям Заказчика по привлекательным конкурентным ценам.

Высококвалифицированные специалисты предоставят подробную консультацию по имеющимся вопросам, помогут подобрать лабораторную ректификационную колонну под конкретные задачи. Организована доставка ректификационных установок по всей территории России и странам СНГ. При необходимости инженер нашей компании обеспечит сборку и пусконаладку установки у Заказчика. На все оборудование предоставляем гарантию.

Чтобы купить лабораторную ректификационную колонну, оставить заявку или задать вопрос свяжитесь с нами по телефонам, email или заполните онлайн-форму на нашем сайте.
