Если Вы не нашли модель с требуемыми параметрами, рекомендуем обратиться к нашим менеджерам, так как модельный ряд постоянно расширяется.
Нержавеющая сталь. Производство компании "Мида"
Компания "Мида" производит из нержавеющих сталей насадочные промышленные ректификационные колонны периодического действия серии AJL. Колонны серии AJL широко применяются для малотоннажного и серийного производства в химической, лёгкой, пищевой и фармацевтической промышленности для разделения смесей жидкостей на чистые фракции, восстановления разбавленных спиртов и других растворителей. Ректификационные установки серии AJL позволяют произвести восстановление разбавленных спиртов от 30 до 97 % концентрации (в объемных долях). При этом концентрация спиртов в остатке не будет превышать 2 %. В зависимости от назначения установки могут иметь различное исполнение и комплектоваться дополнительным оборудованием.
Преимущества периодических ректификационных установок серии AJL:
- Все компоненты установки, входящие в контакт с продуктом, изготавливаются из высококачественных нержавеющих сталей марок 316 или 321.
- Прочие конструкционные элементы изготавливаются из нержавеющей стали марки 304.
- Нагрев установки осуществляется при помощи теплоносителя. Это позволяет эффективно использовать энергоресурсы предприятия и исключить применение электронагрева во взрывоопасных зонах.
- Возможность точного соблюдения технологического режима благодаря наличию контрольно измерительных приборов и регулировочных элементов.
- Модульная конструкция позволяет разместить оборудование на ограниченной площади.
- Удобство в обслуживании благодаря секционной конструкции.
- Для быстрого нагрева установки, стабилизации технологического процесса и повышения экономической эффективности выполняется утепление минеральным утеплителем. Сверху утеплитель защищен листовой сталью.
- Для снижения температуры кипения исходного продукта технологический процесс может осуществляться под вакуумом.
- Возможность организации рекуперации тепла, что позволяет дополнительно сохранить до 50 % энергии.
Технические характеристики
| Тип |
Производительность, кг/ч |
Объем испарителя, л |
Высота колонны, мм |
Размеры, мм |
| AJL200 | 45-50 | 300 | 6000 | 2300х700х7300 |
| AJL300 | 90-100 | 400 | 7000 | 2600х800х7500 |
| AJL400 | 150-160 | 650 | 7000 | 2500х1000х9000 |
| AJL500 | 280-300 | 800 | 7000 | 3000х1200х9000 |
| AJL600 | 420-440 | 1000 | 7500 | 3500х1400х10000 |
| AJL800 | 600-620 | 1500 | 7500 | 4200х1800х14000 |
Базовый комплект поставки:
- ректификационная колонна c регулярной насадкой;
- испарительная емкость (ребойлер) с трубчатым нагревателем;
- конденсатор;
- приемный танк;
- комплект оснастки;
- комплект КИП с пультом управления и соединительными кабелями.
Описание ректификационной установки AJL
Испарительная емкость (ребойлер) имеет двойные стенки из нержавеющей стали, между которыми находится минеральный утеплитель. Ребойлер имеет встроенный трубчатый нагреватель из нержавеющей стали, а так же смотровое окно, дренажное отверстие, штуцеры для подключения манометра, датчика температуры, загрузки сырья.

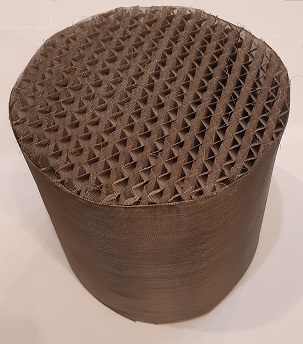

Ректификационная колонна состоит из отдельных секций, каждая из которых оснащена распределительным устройством для жидкости и соединительными фланцами. Наполнение: регулярная насадка из нержавеющей стали. Колонна укрыта минеральным утеплителем, который снаружи закрывается листовой сталью. Колонна в сборе устанавливается на ребойлер. Сверху колонны устанавливается конденсатор (кожухотрубный теплообменник).
Комплект оснастки включает в себя соединительные трубопроводы, фланцы, фитинги и вентили.

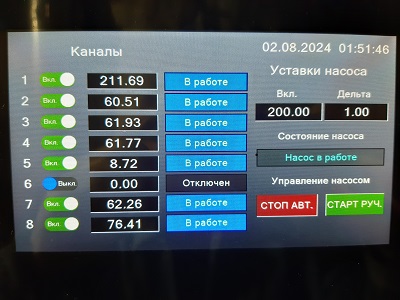

Комплект КИП включает в себя пульт с цифровыми индикаторами, соединительные кабели, электронные датчики. Возможно исполнение пульта управления на основе ПЛК-контроллера с сенсорным экраном. Функции: сбор, отображение и запись информации о температуре и давлении в системе в режиме реального времени.
- Теплообменники для рекуперации тепла;
- Флегмовая емкость;
- Буферные емкости для стабилизации процесса;
- Вакуумный насос;
- Перекачивающие насосы;
- Автоматические исполнительные устройства.
Поставляемые установки имеют сертификаты соответствия техническим регламентам Таможенного союза:
- ТР ТС 004/2011 "О безопасности низковольтного оборудования".
- ТР ТС 010/2011 "О безопасности машин и оборудования".
- ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
- ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах".
Ректификационная колонна периодического действия AJL200
AJL200
45-50 кг/ч
Ректификационная колонна периодического действия AJL300
AJL300
90-100 кг/ч
Ректификационная колонна периодического действия AJL400
AJL400
150-160 кг/ч
Ректификационная колонна периодического действия AJL500
AJL500
280-300 кг/ч
Ректификационная колонна периодического действия AJL600
AJL600
420-440 кг/ч
Ректификационная колонна периодического действия AJL800
AJL800
600-620 кг/ч
Связанные товары
Купить периодические ректификационные колонны в компании Мида
Наши специалисты:
- Помогут Вам выбрать необходимую ректификационную установку под свой продукт;
- Определят необходимую конфигурацию и исполнение оборудования;
- Предоставят коммерческое предложение на поставку комплекта оборудования;
- Обеспечат после производства комплекта оборудования его доставку в любой регион России или СНГ;
- Осуществят услуги по шеф-монтажу, наладке и запуску ректификационной установки на вашем производстве.
На все ректификационные колонны компании Мида предоставляется гарантия.
Чтобы получить техническую консультацию специалиста или коммерческое предложение на поставку, или заказать периодическую насадочную ректификационную колонну из нержавеющей стали, отправьте запрос через форму на сайте, позвоните по телефону +7 (495) 145-06-01, 8-800-600-06-01 или напишите на info@mida.ru.
