Если Вы не нашли модель с требуемыми параметрами, рекомендуем обратиться к нашим менеджерам, так как модельный ряд постоянно расширяется.
Россия, Китай. Производительность от 2 до 6500 кг/час
Распылительная сушилка – установка, в которой осуществляется сушка растворов или суспензий методом их распыления в потоке нагретого воздуха или газа. Длительность процесса сушки определяется временем оседания твердых частиц и не превышает нескольких секунд. Размер твердых частиц зависит от способа и интенсивности распыления сырья, что позволяет получать продукт, как в виде мелкодисперсного порошка, так и в виде мелких гранул.
Распылительные сушилки широко применяются в химической, лёгкой, пищевой и фармацевтической промышленности для быстрой и эффективной сушки и получения порошков из жидких продуктов (суспензий, эмульсий или паст).
Преимущества распылительных сушильных установок:
- Высокая скорость сушки, которая зависит от размеров распыленных частиц сырья. Мелкие распыленные частицы в виде тумана имеют большую площадь соприкосновения с горячим воздухом, так что 95-98 % влаги высушивается почти мгновенно. В итоге время сушки составляет всего несколько секунд. Такой метод идеально подходит для термочувствительных продуктов.
- Исходная смесь с содержанием воды 40-60 % (для отдельных материалов близко к 100 %) быстро превращается в порошок. Продукт после сушки нет необходимости измельчать, просеивать, либо сортировать. Конечный продукт имеет равномерную структуру, хорошую сыпучесть и растворимость, а также чистоту, соответствующую требованиям GMP. Это уменьшает технологическое время и себестоимость продукции при отличном качестве конечного продукта.
- В определенном диапазоне размер (диаметр) частиц продукта, а также остаточное содержание влаги можно регулировать параметрами технологического процесса.
- Процесс легко поддается автоматизации, не требует ручного труда.
- Процесс протекает в условиях незначительного разрежения в щадящих условиях.
- Оборудование способно работать в непрерывном цикле.
- Герметичная конструкция делает эксплуатацию сушилки безвредной для здоровья обслуживающего персонала и окружающей среды.
Лабораторные распылительные сушилки
Изделия компактного исполнения и небольшой производительности (3-4 литра в час) могут использоваться в лабораторных целях для разработки и тестирования новых продуктов, мелкосерийного производства. Кроме технических характеристик могут отличаться деталями из стекла или пластика.
Описание процесса распылительной сушки
После фильтрации и нагрева воздух поступает в устройство подачи воздуха в верхней части башенно-распылительной сушилки. Далее горячий воздух поступает в сушильную камеру, формируя вращательный поток. Одновременно сырье, проходя через высокоскоростной центробежный распылитель в верхней части башни, впрыскивается в этот поток и распыляется в виде тумана. Через короткое время контакта с горячим воздухом, влага практически полностью испаряется из исходного продукта. Полученный сухой продукт с помощью циклона непрерывно отводится из нижней части башни. Исходящие газы после удаления мельчайших частиц в мокром скруббере (при необходимости) выводятся из установки. В отличие от традиционной сушки горячим воздухом влажных твердых материалов при распылительной сушке сырье должно быть в жидком виде, что позволяет его эффективно диспергировать в рабочий объем сушильной камеры.
Схема распылительной сушилки
1. Фильтр
2. Вентилятор
3. Насос подачи суспензии
4. Ёмкость с сырьем
5. Нагреватель
6. Сушильная башня с распылителем
2. Вентилятор
3. Насос подачи суспензии
4. Ёмкость с сырьем
5. Нагреватель
6. Сушильная башня с распылителем
7. Бункер сухого продукта
8. 1-й контур улавливания пыли
9. 2-й контур улавливания пыли (опция)
10. Вентилятор
11. 3-й влажный контур улавливания пыли (опция)
8. 1-й контур улавливания пыли
9. 2-й контур улавливания пыли (опция)
10. Вентилятор
11. 3-й влажный контур улавливания пыли (опция)
Для нагрева воздуха в базовом варианте распылительных сушилок используется электрический нагрев. Для средних и больших моделей целесообразно использовать газовые нагреватели, предлагаемые как опции. Также допустимо применять предварительные нагреватели на пару или использовать топочные газы.
Типы применяемых распылителей
Распыление сырья в сушилках может осуществляться с помощью:
- механических форсунок
- пневматических форсунок
- высокоскоростного центробежного диска
Первый способ наиболее экономичен, но подходит только для жидкостей без твердых взвесей, т.к. форсунки механического типа чувствительны к засорению. Для загрязненных жидкостей более эффективны пневматические форсунки, где распыление осуществляется посредством сжатого воздуха под высоким давлением. Расход энергии в этом случае выше.
Дисковые (центробежные) распылительные сушилки, где распыление осуществляется центробежными дисками, предназначены для сушки наиболее липких и вязких материалов, фильтрационных осадков, суспензий с абразивными твердыми частицами. Высокоскоростные дисковые центробежные распылители наиболее сложные устройства с точки зрения конструкции и эксплуатации.
Необходимо отметить, что от применяемого распылителя зависит и размер сухих частиц. При использовании форсунок размер частиц составляет от 1 до 10 мкм, а при использовании центробежного диска, который называют атомайзер, размер гранул составляет 10 -100 мкм и более.
Под задачи клиента осуществляется комплектование распылительной сушилки форсунками или атомайзером.
Феномен популярных китайских сушилок LPG
На сегодняшний день подавляющее количество распылительных сушилок, поставляемых в Россию, производятся в Китае. И в отличие от другого промышленного оборудования, представленного огромным количеством разнообразных конструкций и конфигураций, практически все сушилки китайского производства представлены одним прототипом. Более 50 производителей предлагают абсолютно одинаковые модели, с одинаковыми техническими параметрами. Более того, совпадает даже название моделей, несмотря на разные заводы производства. Отсюда высокий спрос на китайские сушилки серии LPG (подавляющее большинство сушилок выпускается именно под этим названием). Полное название всего многообразия сушилок – High Speed Centrifugal Spray Dryer LPG-XXXX (где ХХХХ – производительность по испаренной влаге в кг/час). Ассортимент представлен моделями LPG-5 (производительность 5 кг/час), LPG-10, LPG-15 и т.д. до LPG-5000.
Наиболее популярная модель в линейке - сушилка LPG-5, она широко применяется в пилотных и мелкосерийных производствах, оптимальна для небольших предприятий. Поскольку конструкция LPG-5 полностью идентична более производительным моделям, она применяется также для отработки технологии распылительной сушки на больших распылительных сушилках.
Компания «Мида» более десяти лет поставляет распылительные сушилки из Китая. В нашем каталоге представлены распылительные сушилки серии AMDR (Automatical Modernized DryeR, в переводе с английского - Автоматическая модернизированная сушилка). Технические параметры сушилок AMDR соответствуют аналогам популярной серии LPG. При этом, поставляемое нами оборудование спроектировано и изготовлено с учетом современных требований качества и безопасности.
Соответствие моделей:
| Сушилки LPG | Сушилки AMDR |
| LPG-5 | AMDR-5 |
| LPG-10 | AMDR-10 |
| LPG-15 | AMDR-15 |
| LPG-25 | AMDR-25 |
| LPG-50 | AMDR-50 |
| LPG-100 | AMDR-100 |
| LPG-150 | AMDR-150 |
| -- | AMDR-200 |
| LPG-500 | AMDR-500 |
| LPG-700 | -- |
| -- | AMDR-800 |
| LPG-1000 | AMDR-1000 |
| LPG-2000 | AMDR-2000 |
| LPG-3000 | AMDR-3000 |
| -- | AMDR-4500 |
| LPG-5000 | AMDR-6500 |
Технические характеристики распылительных сушильных установок серии РДР:
| РДР-3 | РДР-4 | РДР-7 | РДР-20 | РДР-60 | РДР-120 | РДР-240 | |
|---|---|---|---|---|---|---|---|
| Испарительная способность, кг/ч | 3 | 4 | 7 | 20 | 60 | 120 | 240 |
| Температура воздуха на входе,℃ | до 250 | до 250 | до 250 | до 300 | 350-450 | до 350 | до 450 |
| Температура воздуха на выходе,℃ | от 50 до 150 | от 50 до 150 | от 50 до 150 | 95 | не более 180 | не более 180 | не более 180 |
| Мощность энергопотребления, кВт | 18-23 | 18-23 | 18-23 | 36-40 | 231 | 265 | 35 |
| Потребление сжатого воздуха, м3/ч | 1,5-3,0 | 1,5-3,0 | 1,5-3,0 | 1,5-3,0 | 6-12,0 | 15-20 | 35-40 |
| Давление сжатого воздуха, МПа | 0,2-0,3 | 0,2-0,3 | 0,2-0,3 | 0,2-0,3 | 0,6 | 0,6 | 0,6 |
|
Скорость вращения центробежного распылителя, об/мин |
24000 | 24000 | 24000 | 24000 | 18000÷24000 | 18000÷24000 | 18000÷24000 |
| Метод нагрева | Электрический | Газовая печь | |||||
| Метод подачи сырья | Перистальтический насос | Винтовой насос | Винтовой насос | Винтовой насос | |||
| Метод сбора продукта | Циклон | Циклон | Циклон | Циклон | Циклон+ рукавный фильтр | Циклон+ рукавный фильтр | Циклон+ рукавный фильтр |
| Диаметр установки, мм | 790 | 1000 | 1000 | 1690 | 2300 | 3500 | 4500 |
| Высота установки, мм | 2370 | 2480 | 2480 | 3240 | 3500 | 5900 | 12000 |
Распылительные сушильные установки серии РДР разработаны и производятся в России, на производственной базе нашей компании.
Преимущества распылительных сушилок серии РДР
- Элементы, контактирующие с продуктом, изготовлены из нержавеющей стали SUS316L. Зеркальная полировка внутренней поверхности, отсутствие «мертвых зон» согласно требованиям стандарта GMP.
- Система фильтрации обеспечивает сбор продукта 99 – 99,5 %.
- Остаточное содержание влаги определяется выбранным режимом работы и составляет не более 1-5 % .
- Комплект пневмомолотков исключает налипание продукта на стенки сушильной камеры.
- Возможность исполнения с закрытым контуром.
- Современная система автоматизированного управления. Пульт управления с цветным сенсорным экраном (на моделях start цифровые индикаторы).
- Возможность взаимной замены высокоскоростного дискового распылителя (атомайзера) и распылительной форсунки.
Распылительная сушилка РДР-4 старт
РДР-4-01
4 кг/час
Ручное управление
Распылительная сушилка РДР-4
РДР-4
4 кг/час
Стандартное исполнение

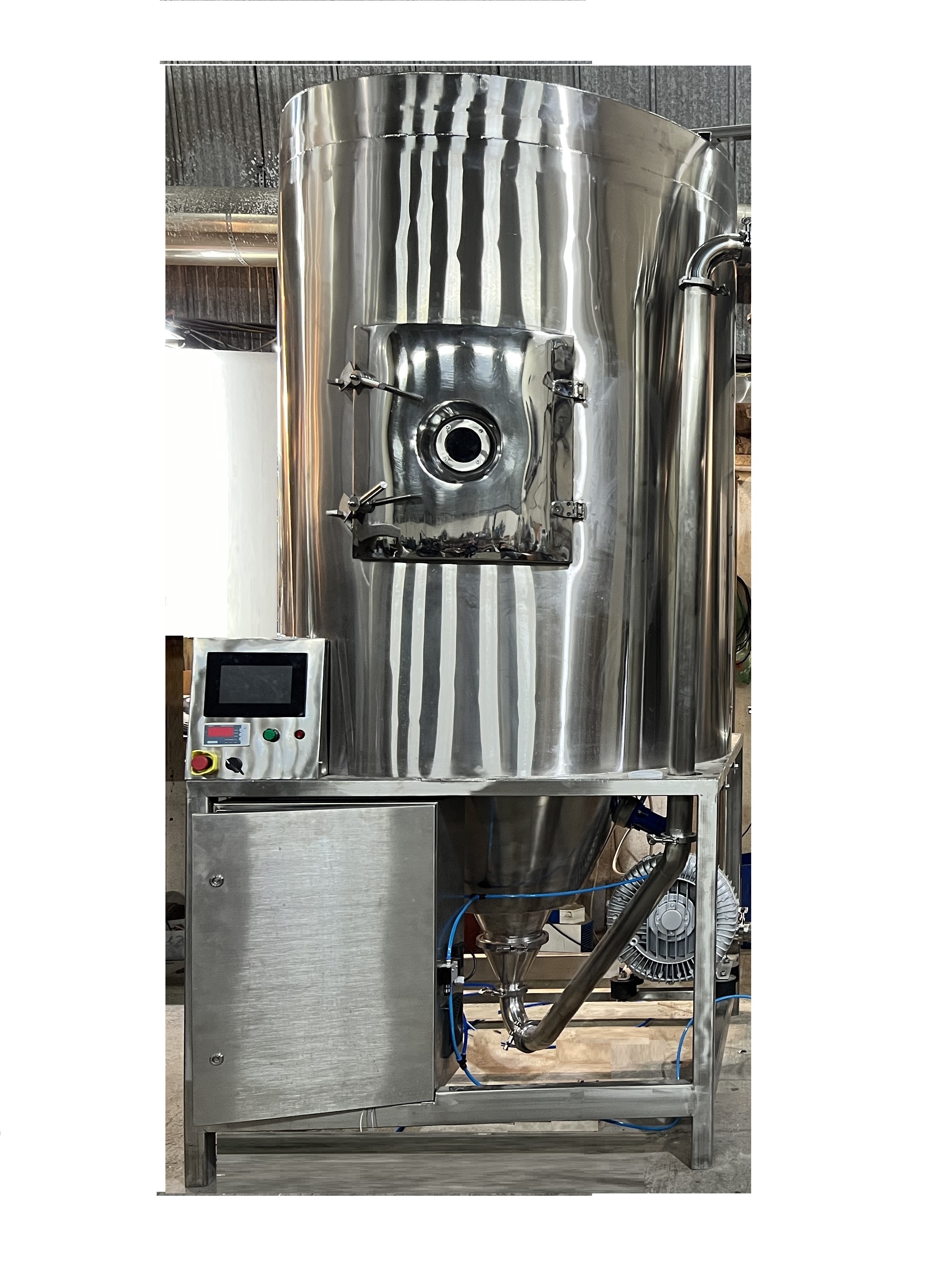

Промышленная распылительная сушилка РДР-7
РДР-7
7 кг/час
Стандартное исполнение

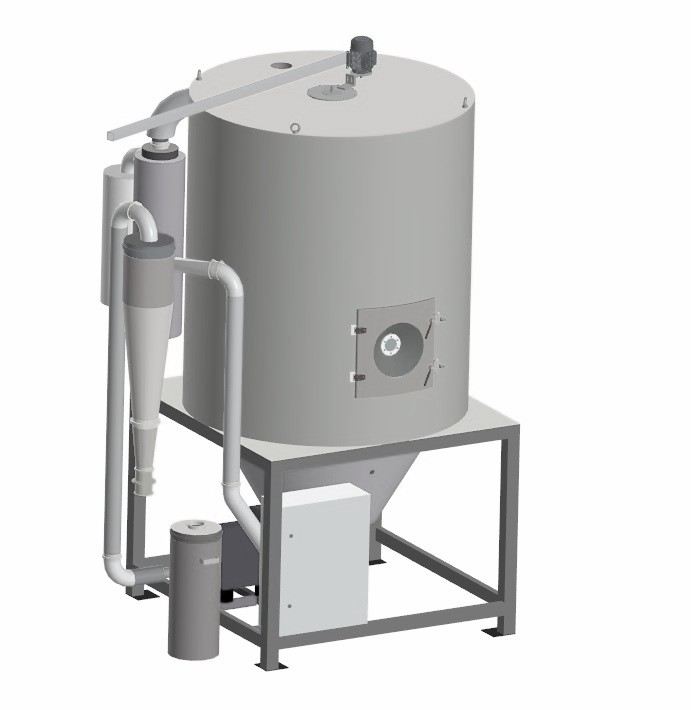

Промышленная распылительная сушилка РДР-20
РДР-20
20 кг/час
Стандартное исполнение

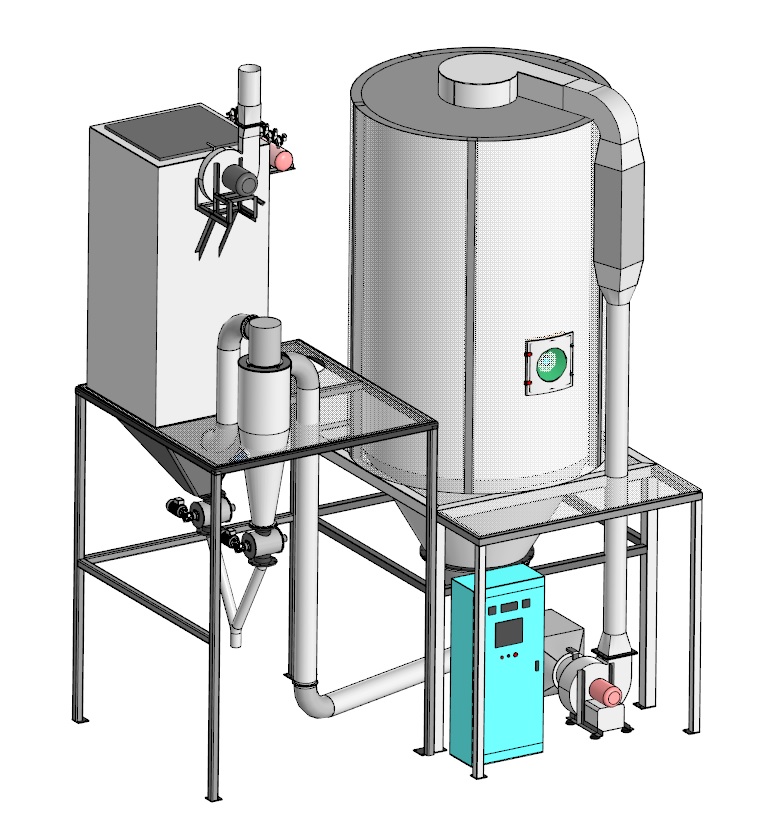

Промышленная распылительная сушилка РДР-60
РДР-60
60 кг/час
Стандартное исполнение

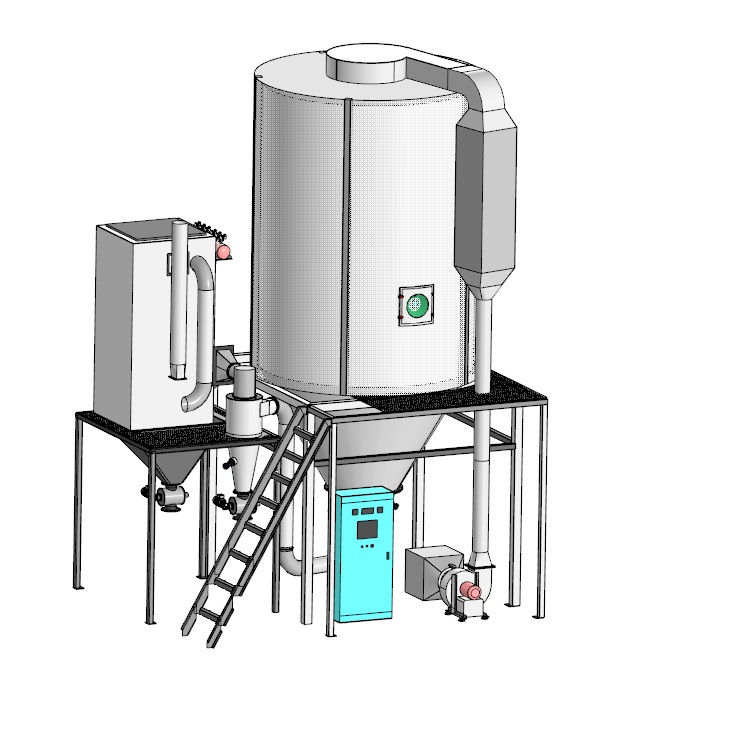

Промышленная распылительная сушилка РДР-120
РДР-120
120 кг/час
Стандартное исполнение

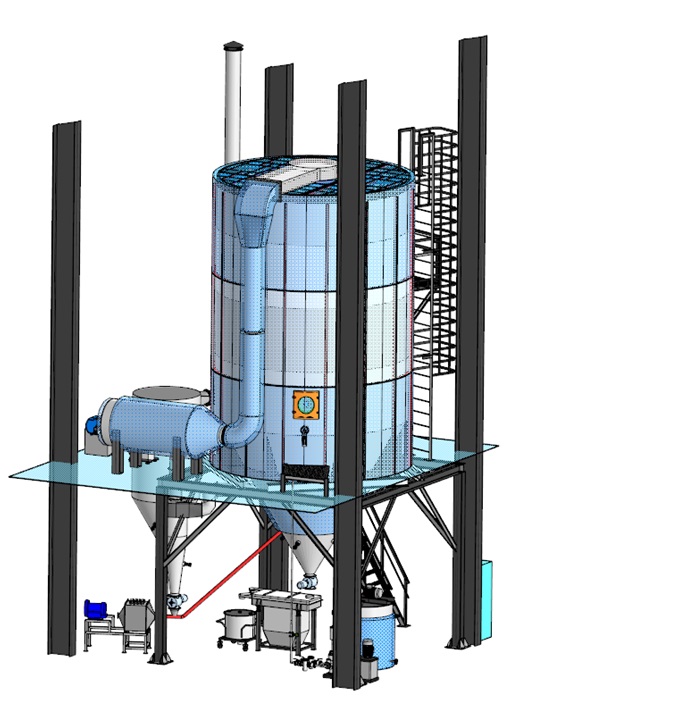

Промышленная распылительная сушилка РДР-240
РДР-240
240 кг/час
Стандартное исполнение
Промышленная распылительная сушилка РДР-240 с замкнутым контуром
РДР-240 Контур
240 кг/час
Технические характеристики распылительных сушильных установок серии AMDR
|
Параметры/ Тип |
AMDR-5 | AMDR-25 | AMDR-50 | AMDR-100 | AMDR-150 | AMDR-200 | AMDR-500 | AMDR-800 | AMDR-1000 | AMDR-2000 | AMDR-3000 | AMDR-4500 | AMDR-6500 |
| Температура на входе, (° С) | 30 - 350 | 140 - 350 | |||||||||||
| Температура на выходе, (° С) | 80 - 90 | ||||||||||||
| Способ распыления | Высокоскоростной центробежный распылитель/Форсуночный распылитель* | ||||||||||||
| Производительность, (кг/ч) | 5 | 25 | 50 | 100 | 150 | 200 | 500 | 800 | 1000 | 2000 | 3000 | 4500 | 6500 |
|
Скорость вращения распылителя макс, (об/мин) |
30000 | 22000 | 21500 | 18000 | 16000 | 12000-13000 | 11000-12000 | ||||||
|
Диаметр распылительной головки, (мм) |
60 | 120 | 150 | 180-210 | в зависимости от требований процесса | ||||||||
|
Макс. мощность электро нагревателя, (кВт) |
8 | 31,5 | 81 | 99 | 120 | ||||||||
|
Степень осушения порошка, (%) |
≥ 95 | ||||||||||||
| Длина установки, (м) | 1,6 | 4 | 4,5 | 5,2 | 7 | 7,5 | 12,5 | 13,5 | 14,5 | в зависимости от рабочего процесса, условий производства и требований заказчика к конструкции | |||
| Ширина установки, (м) | 1,1 | 2,7 | 2,8 | 3,5 | 5,5 | 6 | 8 | 12 | 14 | ||||
| Высота корпуса сушки, (м) | 2,5 | 4,5 | 5,5 | 6,7 | 7,2 | 8 | 10 | 11 | 15 | ||||
|
Высота питающего штуцера, (м) |
--- | 2,5 | 2,5 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | ||||
*Комплектация оговаривается
Примечание:
Производительность указана по испаренной влаге. Суммарное испарение влаги зависит от характеристик сырья, содержания твердых веществ, температуры горячего воздуха на входе и выходе.
Распылительные сушильные установки серии AMDR изготавливаются в Китае.
Преимущества распылительных сушилок серии AMDR:
- Промышленные распылительные сушилки серии AMDR позволяют получать порошки разных веществ с остаточным содержанием влаги не более 1-5 % из жидких продуктов с содержанием воды от 40 до 90 %.
- Установки AMDR имеют автоматический режим управления, просты и удобны в эксплуатации, управлении, обслуживании и ремонте.
- Современная система автоматизированного управления ведет непрерывный контроль параметров и обеспечивает строгое соблюдение технологических режимов и высокое качество получаемого порошка.
- Конструкция установки обеспечивает ее легкую и эффективную очистку от остатков продукта.
Промышленная распылительная сушилка AMDR-100
AMDR-100
100 кг/час
Стандартное исполнение
Промышленная распылительная сушилка AMDR-100 с замкнутым контуром
AMDR-100 C
100 кг/час
Сушильный агент - азот
Промышленная распылительная сушилка AMDR-1000
AMDR-1000
1000 кг/час
Стандартное исполнение
Промышленная распылительная сушилка AMDR-150
AMDR-150
150 кг/час
Стандартное исполнение
Промышленная распылительная сушилка AMDR-1500
AMDR-1500
1500 кг/час
Стандартное исполнение
Промышленная распылительная сушилка AMDR-200
AMDR-200
200 кг/час
Стандартное исполнение
Промышленная распылительная сушилка AMDR-200 с модулем кипящего слоя
AMDR-200 B
200 кг/час
Интегрированный модуль кипящего слоя
Промышленная распылительная сушилка AMDR-2000
AMDR-2000
2000 кг/час
Стандартное исполнение
Промышленная распылительная сушилка AMDR-25
AMDR-25
25 кг/час
Стандартное исполнение
Промышленная распылительная сушилка AMDR-3000
AMDR-3000
3000 кг/час
Стандартное исполнение
Промышленная распылительная сушилка AMDR-4500
AMDR-4500
4500 кг/час
Стандартное исполнение
Промышленная распылительная сушилка AMDR-5
AMDR-5
5 кг/час
Стандартное исполнение
Промышленная распылительная сушилка AMDR-5 GMP
AMDR-5 GMP
5 кг/час
GMP исполнение
Промышленная распылительная сушилка AMDR-5 start
AMDR-5-01
5 кг/час
Ручное управление
Промышленная распылительная сушилка AMDR-50
AMDR-50
50 кг/час
Стандартное исполнение
Промышленная распылительная сушилка AMDR-500
AMDR-500
500 кг/час
Стандартное исполнение
Промышленная распылительная сушилка AMDR-500 с гранулятором
AMDR-500 G
500 кг/час
С гранулятором-охладителем
Промышленная распылительная сушилка AMDR-6500
AMDR-6500
6500 кг/час
Стандартное исполнение
Промышленная распылительная сушилка AMDR-800
AMDR-800
800 кг/час
Стандартное исполнение
Промышленная распылительная сушилка с замкнутым контуром AMDR-1000-С
AMDR-1000 С
1000 кг/час
Сушильный агент - азот
В данную группу входят распылительные сушилки как настольного исполнения, так и напольные, предназначенные для применения в условиях лаборатории.
Лабораторная распылительная сушилка РДР-3. Россия
РДР-3
3 кг/час
Стандартное исполнение
Лабораторная распылительная сушилка LDS 2000. Китай
LDS 2000
2 кг/час
Связанные товары
Сушилки нутч-фильтры
С перемешивающим устройством и герметичной выгрузкой
От 0,6 до 30 м3
Лопастные вакуумные сушилки
Вакуумный сушильный шкаф
Центрифуги с нижней выгрузкой и ножевым съёмом осадка полуавтомат
Декантерная центрифуга для осаждения твёрдых частиц
Концентраторы сферические
Концентраторы цилиндрические
Распылительные сушилки от компании Мида
Компания Мида осуществляет поставки промышленных башенных распылительных сушилок с 2010 года. За это время мы запустили более двух десятков установок у наших заказчиков в химической, легкой, пищевой, биологической промышленности и сельском хозяйстве. В программе поставок распылительные сушильные установки различной производительности с высокоскоростными центробежными дисковыми и форсуночными распылителями, с электрическим и газовым нагревом, с открытым и замкнутым контуром сушильного агента. Для получения быстрорастворимых гранулированных продуктов мы поставляем двух- и трех-ступенчатые сушильные агрегаты на базе распылительных сушилок с дополнительными модулями.
Наши распылительные сушилки могут применяться для сушки химических, биологических и пищевых продуктов таких как:
- глиняный шликер, стиральный порошок, латекс, катализатный шлам, водная акриловая суспензия, сополимеры акриловой кислоты, жидкое стекло, сульфат цинка, хлорид лития, суспензия щелочного марганцевого концентрата, раствор оксида магния, бромид кальция, ферриты, гидроксохлорид алюминия;
- гуминовые удобрения, суспензия водоросли хлорелла, микробный белок (гаприн и другие), кровь животных, хитозан, дрожжевые субстанции, пивное сусло, микробиологические препараты;
- молоко и молочная сыворотка, яичный порошок, пищевые ароматизаторы, соевый изолят, каолин, гидролизат рыбного белка, коллаген и многих других.
Обращайтесь к профессионалам. Наши специалисты совместно с зарубежными партнерами готовы предложить наиболее эффективные решения под ваши задачи. В том числе полностью отечественные установки.

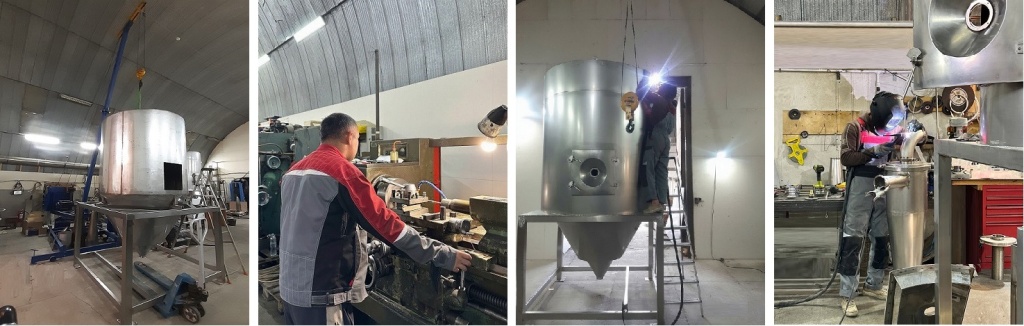

Производство распылительных сушилок
На собственной производственной базе мы освоили выпуск промышленных распылительных сушилок серии РДР из отечественных комплектующих по конкурентным ценам. Данные сушилки российской сборки могут комплектоваться форсуночным или дисковым распылителями, рукавным фильтром, пультом управления на ПЛК с цветным сенсорным экраном, работать по замкнутому контуру. В настоящее время в программе импортозамещения модели производительностью до 200 литров в час по испаренной влаге.
Мы обеспечиваем технические консультации, разработку технико-коммерческих предложений, доставку, монтаж, шеф-монтаж, пуско-наладку, гарантийное и послегарантийное техническое обслуживание распылительных сушильных установок, модернизацию и ремонт установок СССР и зарубежных поставщиков. Поставки промышленного сушильного оборудования осуществляются по всей территории России и странам СНГ.
На всю поставляемую продукцию распространяется гарантия 12 месяцев.
Чтобы заказать распылительную сушилку или получить исчерпывающую консультацию специалиста по всему модельному ряду техники, обращайтесь по телефону +7 (495) 145-06-01, электронной почте info@mida.ru или направив запрос.
Также мы предлагаем:
|
|
Испытания образцов сырья
Проводим тестовую сушку образца сырья на промышленной распылительной сушилке. |
Сушка по контракту
Предлагаем на контрактной основе сушку продуктов по распылительной технологии. |
|
|
Модернизация распылительных сушилок
Проводим модернизацию распылительных сушилок у заказчика. |
Ремонт распылительных сушилок
|
